Separatory magnetyczne

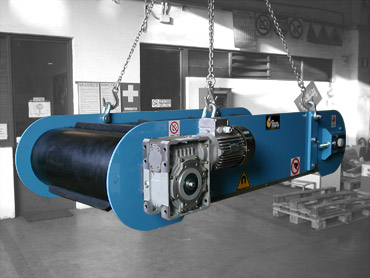

Separatory nadtaśmowe magnetyczne seria SM i elektromagnetyczne seria SEN Separatory nadtaśmowe zbudowane są z magnesu stałego (seria SM) lub elektromagnesu (seria SEN) wokół którego obraca się pas przenośnika. Separatory serii SM dostarczane są zwykle jako pojedyncze urządzenie, gotowe do działania zaraz po jego zawieszeniu nad taśmociągiem transportującym materiał. Separatory serii SEN dostarczane są z szafką elektryczną zawierającą przetwornicę prądu AC / DC i sterowanie napędu taśmy. Separatory mogą być dodatkowo wyposażone w zdalne sterowanie oraz falownik do regulacji prędkości obrotu taśmy.

Separatory magnetyczne stałe seria SMP i elektromagnetyczne seria EP Separatory elektromagnetyczne serii EP oraz stałe magnesy płytowe serii SMP są statycznymi separatorami materiałów żelaznych. Zadaniem ich jest wydobycie cząstek żelaznych z przepływającego pod separatorem materiału, a następnie trwałe przytrzymanie cząstek żelaznych do czasu ich odczepienia przez operatora. Stałe magnesy płytowe wykonane są z obwodu miękkiej stali o niskiej zawartości węgla oraz grupy permanentnego magnesu Sr-ferryt. Dolna powierzchnia płyty wykonana jest z 12% stali manganowej antymagnetycznej i odpornej na ścieranie. Geometria pola magnetycznego w płycie SMP ma 3 bieguny z centralnym rdzeniem i dwoma bocznymi. Aby uzyskać maksymalną wydajność separacji, przepływ materiału obojętnego powinien być prostopadły do linii trzech biegunów. W odniesieniu do schematu przenośnika taśmowego: wymiar L musi być poprzeczny (długość magnesu) wymiar A musi być wzdłużny (szerokość magnesu determinująca siłę pola...

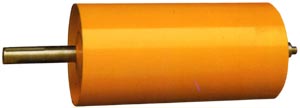

Rolki magnetyczne seria PM i elektromagnetyczne seria P Rolki elektromagnetyczne (P) i magnetyczne stałe (PM) są zwykle montowane jako końcowa rolka w przenośniku. Ich zadaniem jest przytrzymanie cząstek ferromagnetycznych obecnych w transportowanym na przenośniku materiale i odrzucenie ich automatycznie w punkcie, w którym przenośnik opuszcza rolkę w jej powrotnym biegu (zob. rysunek). Rolki magnetyczne mogą być montowane samodzielnie lub dołączone do innego magnetycznego sprzętu. Jeśli na przykład, warstwa transportowanego materiału jest gruba, zainstalowane mogą być dwa separatory: separator nadtaśmowy z polem magnetycznym skierowanym w dół oraz rolka magnetyczna z polem skierowanym do góry. Te dwa uzupełniające się pola wykonują rzeczywiste „pranie” magnetyczne transportowanego materiału. Rolki magnetyczne mogą posiadać rozmiar dopasowany do wymiaru rolki przenośnika. To samo dotyczy średnicy rolki, tak aby mogła zastąpić zwykłą rolkę w...

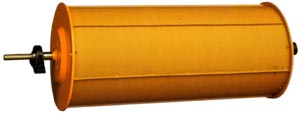

Bębny magnetyczne seria TM i elektromagnetyczne seria TE Bębny magnetyczne wykonane są ze statycznego obwodu magnetycznego i niemagnetycznej obracającej się obudowy cylindrycznej. Zadaniem ich jest przyciąganie cząstek żelaznych znajdujących się w transportowanym materiale obojętnym i przytrzymanie tych cząstek na powierzchni obudowy cylindrycznej. Podczas gdy, transportowany materiał obojętny opada naturalnie, wychwycone cząstki żelazne są odrzucane w punkcie w którym obudowa bębna obróci się poza wpływ statycznego pola magnetycznego. Bębny magnetyczne mogą posiadać różnorodny układ biegunów w zależności od rodzaju materiału poddanemu separacji oraz układu instalacji. Najczęstszym układem biegunów jest: układ wzdłużny: bieguny N i S naprzemiennie wzdłuż obwodu bębna układ poprzeczny: bieguny N i S naprzemiennie wzdłuż osi bębna. Inny układ biegunów jest także dostępny. Pole magnetyczne może być generowane przez bezpośrednie zasilanie cewki prądem (bębny serii TE). W tym wypadku...

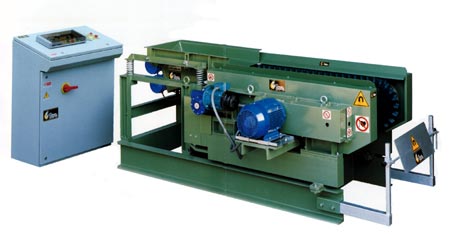

Separatory metali nieżelaznych seria ECS Separator metali nieżelaznych seria ECS oparty jest na indukowanych prądach (prądy wirowe) generowanych przez obracające się pole magnetyczne. Prądy indukowane w metalu wywołują siły odpychania zdolne wydalić metal z transportowanego materiału obojętnego. Typowy układ separatora ECS: Separator metali żelaznych Podajnik wibracyjny Separator metali nieżelaznych ECS Kolejny separator magnetyczny Rozładunek materiału obojętnego Rozładunek metali nieżelaznych Materiał przechodzi przez pierwszą separację magnetyczną (1) i kierowany jest na wibrujący podajnik (2), który rozkłada materiał szeroko i czyni go bardziej zwartym. Metale nieżelazne są separowane przez separator ECS (3). Prędkość przenośnika z separatorem ECS jest regulowana. Cząstki żelazne są rozładowywane do zsypu (4). Materiał obojętny spada do centralnego zsypu (5), podczas gdy metale nieżelazne trafiają do zsypu (6). Zastosowanie: system separacji metali nieżelaznych ECS jest...

Filtry magnetyczne seria MF i EF Rurowe filtry magnetyczne seria MF (ze stałym magnesem) oraz seria EF (z elektromagnesem) sa separatorami magnetycznymi które, włożone pionowo w przewód rurowy, przyciągają i przytrzymują opadające w rurze zgranulowane lub sproszkowane cząstki, wtedy gdy są zanieczyszczone żelazem. Proces ten zapewnia czystość pozostałemu opadającemu obojętnemu materiałowi. Filtry te są szczególnie polecane do wychwytywania przypadkowych zanieczyszczeń ferromagnetycznych, których obecność pogorszyłaby jakość produktu lub zagroziłaby kolejnym maszynom ustawionym w ciągu technologicznym. Zazwyczaj polecana jest wersja MF ze stałym magnesem z uwagi na trudności w przewidzeniu ilości zanieczyszczeń mogących wystąpić w ciągu godziny przepływu. Filtr podlega okresowemu czyszczeniu poprzez wyjęcie rdzenia filtra z łatwodostępnej klapy montażowej. W instalacjach z trudnym dostępem, na przykład na szczycie silosa, polecana jest wersja EF z elektromagnesem i pneumatycznie...

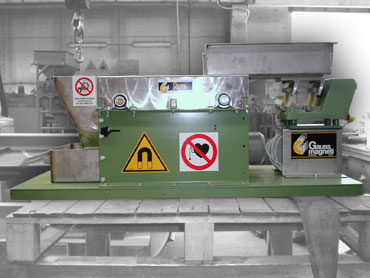

Separator metali paramagnetycznych seria TMR Podstawowym zadaniem separatora TMR jest odseparowanie cząstek ze średnią i niską wrażliwością magnetyczną od materiału obojętnego. Przykładem takich cząstek są: Cr2O3 (tlenek chromu), 12,89 x 10 -6 emu/gr MnO (tlenek manganu), 68,37 x 10 -6 emu/gr FeTiO3 (ilmenit) 113 – 271 x 10 -6 emu/gr Fe2O3 (hematyt) 172 – 290 x 10 -6 emu/gr Materiały te mogą być odseparowane magnetycznie od materiału obojętnego tylko wtedy, gdy podlegają polu magnetycznemu o wysokiej indukcji i gradientowi. Te cechy osiągane są przy zastosowaniu stałych magnesów NdFeB i szczególnego układu magnetycznego. Dla każdego rodzaju materiału przeznaczonego do separacji, konstruowany jest specjalny układ separacyjny. Działanie: materiał jest równomiernie podawany do kosza zasypowego i rozkładany na cienką warstwę na przenośniku taśmowym. Separator magnetyczny w postaci rolki przyciąga cząstki wrażliwe magnetycznie i odrzuca je na bok podczas, gdy materiał obojętny przesuwa...
